СЧЁТЧИКИ
ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
активно\реактивные трёхфазные,
многофункциональные
Меркурий 236 АRT
Счётчик
предназначен для учета активной и реактивной
электроэнергии в прямом направлении в трехфазных
3-х или 4-х проводных сетях переменного тока с
возможностью тарифного учёта по зонам суток,
долговременного хранения и передачи накопленной
информации в центры сбора информации.
Эксплуатируются автономно или в составе АИИС.
Видео-обзор
на счетчики серии Меркурий 236
ART
Технические особенности
Наличие
цифровых интерфейсов:
- оптопорт во всех моделях;
- RS485 или PLC-I дополнительно;
счётчики
работают в сторону увеличения показаний при
любом нарушении фазировки подключения
токовых цепей (суммирование по модулю);
автоматическая самодиагностика с индикацией
ошибок;
2-е
электронных пломбы на вскрытие;
подсветка
ЖКИ;
индикация
OBIS кода каждого параметра;
клеммная
колодка с саморазжимными зажимами силовых
цепей;
крепление на
рейку.
Варианты исполнений
Меркурий 236 АRT-01
PQRS
Меркурий 236 АRT-02
PQRS
Меркурий 236 АRT-03
PQRS
Меркурий 236 АRT-01 PQL
Меркурий 236 АRT-02 PQL
Меркурий 236 АRT-03 PQL
Документация
Функции
Измерение,
хранение, вывод на ЖКИ и передача по
интерфейсам следующих данных об учтённой
электроэнергии по каждому тарифу и суммарно:
всего от
сброса показаний;
за
текущие сутки и на начало суток;
за
предыдущие сутки и на начало суток;
за
текущий месяц и на начало месяца;
за
каждый из 11 предыдущих месяцев и на
начало каждого месяца;
за
текущий год и на начало года;
за
предыдущий год и на начало года.
Пофазный
учёт активной энергии;
Задание
индивидуального тарифного расписания для
каждого месяца года и для каждого дня
недели. Максимальное количество тарифов - 4.
Максимальное количесво тарифных зон в сутках
-16.
Измерение
следующих параметров:
мгновенных значений активной, реактивной
и полной мощности по каждой фазе и по
сумме фаз;
действующих значений фазных токов,
напряжений, углов между фазными
напряжениями;
частоты
сети
коэффициентов мощности по каждой фазе и
по сумме фаз;
Формирование
профиля активной и реактивной мощностей с
произвольным временем усреднения от 1 до 60
минут. При 30-ти минутных срезах время
переполнения архивов составит 170 суток.
Ведение
журналов событий (кольцевых по 10 записей на
каждое событие), в которых фиксируются:
время
включения выключения счётчика
время
пропадания / появления фаз 1,2,3
время
вскрытия / закрытия прибора
время
коррекции тарифного расписания
время
превышения установленных лимитов энергии
и мощности…
всего 22
различных события
Слежение за
показателями качества электроэнергии (ПКЭ) с
занесением в журнал ПКЭ времени
выхода\возврата напряжения и частоты за
пределы нормальных и максимальных значений
(по 100 записей на каждое событие)
Контроль за
превышением мощности нагрузки или заданного
лимита энергии с выдачей сигнала о
превышении заданных уставок на импульсный
выход.
Счётчики
отображают на ЖК-индикаторе:
значение
потреблённой активной электрической энергии
по каждому тарифу (до четырёх) и сумму по
всем тарифам нарастающим итогом с точностью
до сотых долей кВт*ч и кВар*ч;
фазное
напряжение и ток в каждой фазе;
мгновенные
значение активной, реактивной и полной
мощности как по каждой фазе, так и суммарные
по трем фазам;
коэффициент
мощности по каждой фазе и суммарный по трем
фазам;
углы между
фазными напряжениями;
частоту
сети;
коэффициент
несинусоидальности фазных напряжений;
текущее
время и дату;
параметры
модема PLC-I;
температуру
внутри корпуса;
дату и время
срабатывания электронных пломб;
дату и время
доступа по цифровым интерфейсам;
дату, время
и код ошибки самодиагностики;
ODIS код
каждого параметра.
Счётчик с
индексом "L" в обычном режиме непрерывно
передаёт по силовой сети следующую
информацию о потреблённой активной
электроэнергии:
в
однотарифном режиме - показания в виде 4-х
младших разрядов кВт*ч полных оказаний
отображаемых на ЖКИ по сумме тарифов;
в
многотарифном режиме - показания в виде 4-х
младших разрядов кВт*ч полных показаний
отображаемых на ЖКИ действующего тарифа.
Дополнительно
возможна передача следующих данных:
показания
активной энергии на начало суток в том виде
как они индицируются на ЖКИ счётчика (XXXXXX,ХХ
кВт*ч) по выбранному тарифу, текущему тарифу
или сумме тарифов;
серийный
номер счётчика;
Через
оптопорт и RS485 для чтения и
программирования доступны следующие
параметры:
Параметры
Про-
грамми-
рование
Считы-вание
• учтённой активной
и реактивной энергии прямого направления по
каждому из 4 тарифов и сумму по тарифам;
- всего от
сброса показаний;
- за текущие сутки;
- на начало текущих суток;
- за предыдущие сутки;
- на начало предыдущих суток;
- за текущий месяц;
- на начало текущего месяца;
- за каждый из предыдущих 11 месяцев;
- на начало каждого из предыдущих 11
месяцев;
- за текущий год;
- на начало текущего года;
- за предыдущий год;
- на начало предыдущего года;
+
•
параметров обмена по интерфейсам (запрещено для
инфракрасного порта)
-
скорости обмена;
+
-
контроля чётности/нечётности;
+
-
множителя длительности системного тайм-аута;
+
+
•
смены паролей первого (потребителя) и второго
(продавца) уровня доступа к данным
+
•
параметров встроенных часов счётчика:
-
текущих времени и даты;
+
+
-
признака сезонного времени (зима/лето);
+
+
-
разрешения/запрета автоматического перехода
сезонного времени;
+
+
-
времени перехода на «летнее» и «зимнее» время
при автоматической установке сезонного времени;
+
+
•
параметров тарификатора:
-
режима тарификатора (однотарифный/многотарифный);
+
+
-
номера текущего тарифа;
+
-
тарифного расписания (до 4-х тарифов раздельно
на каждый день недели и праздничные дни каждого
месяца. До 16 тарифных интервалов в сутки с
шагом установки не менее 1 мин.);
+
+
-
календаря праздничных дней;
+
+
•
параметров сохранения профилей мощности:
-
длительности периода интегрирования;
+
+
-
признака неполного среза (счётчик включался или
выключался на периоде интегрирования);
+
-
разрешения/запрета обнуления памяти при
инициализации массива памяти средних мощностей;
+
+
-
профиля активной мощностей в обычном и
ускоренном режимах чтения;
+
•
вспомогательных параметров:
-
мгновенных значений (со временем интегрирования
1 с) активной, реактивной и полной мощности по
каждой фазе и по сумме фаз; с указанием
направления (положения вектора полной мощности);
+
-
действующих значений фазных напряжений и токов
по каждой из фаз;
+
-
коэффициентов мощности по каждой фазе и по сумме
фаз
+
-
углов между фазными напряжениями;
+
-
частоты сети;
+
•
индивидуальных параметров счётчика:
-
сетевого адреса;
+
+
-
серийного номера;
+
-
даты выпуска;
+
-
местоположения счётчика;
+
+
-
класса точности по активной энергии;
+
-
признака суммирования фаз (с учётом знака/по
модулю);
+
-
варианта исполнения счётчика (однонаправленный/перетоковый);
+
-
номинального
напряжения;
+
-
номинального тока;
+
-
коэффициента трансформации по напряжению (при
учёте не используется);
+
+
-
коэффициента трансформации по току (при учёте не
используется);
+
+
-
постоянной счётчика в основном режиме;
+
-
температурного диапазона эксплуатации;
+
-
режима импульсных выходов (основной/поверочный);
+
+
-
версии ПО;
+
•
режимов индикации:
-
периода индикации (1..255 секунд);
+
+
-
длительности индикации показаний потреблённой
энергии по текущему тарифу (5..255 секунд) в
автоматическом режиме;
+
+
-
длительности индикации показаний потреблённой
энергии по нетекущему тарифу (5…255 секунд) в
автоматическом режиме;
+
+
-
длительности тайм-аута (5…255 секунд) при
возврате из ручного в автоматический режим;
+
+
-
перечня индицируемых показаний потреблённой
энергии (по сумме тарифов, тариф 1, тариф 2,
тариф 3, тариф 4) раздельно для активной энергии
при автоматическом режиме смены параметров,
+
+
-
перечня индицируемых показаний потреблённой
энергии (по сумме тарифов, тариф 1, тариф 2,
тариф 3, тариф 4) раздельно для активной энергии
при ручном режиме смены параметров;
+
+
•
параметров контроля за превышением установленных
лимитов активной мощности и энергии прямого
направления:
-
режима (разрешения/запрета) контроля за
превышением установленного лимита активной
мощности прямого направления;
+
+
-
режима (разрешения/запрета) контроля за
превышением установленного лимита активной
энергии прямого направления;
+
+
-
значения установленного лимита мощности;
+
+
-
значений установленного лимита энергии отдельно
для каждого из четырёх тарифов;
+
+
-
режима импульсного выхода (телеметрия/режим
управления блоком отключения нагрузки);
+
+
-
режим управления блоком отключения нагрузки
(нагрузка включена/выключена);
+
+
• журнала событий
(кольцевого на 10 записей):
- времени
включения/выключения счётчика;
- времени до/после коррекции текущего
времени;
- время включения/выключения фаз 1, 2, 3
- времени начала/окончания превышения лимита
активной мощности
прямого направления (при разрешённом
контроле);
- времени коррекции тарифного расписания;
- времени коррекции расписания праздничных
дней;
- времени сброса регистров накопленной
энергии;
- времени инициализации массива средних
мощностей;
- времени превышения лимита активной энергии
прямого
направления по каждому из тарифов (при
разрешённом контроле);
- времени коррекции параметров контроля за
превышением лимита
мощности;
- времени коррекции параметров контроля за
превышением лимита
энергии;
- времени коррекции параметров учета
технических потерь;
- времени вскрытия/закрытия приборов;
- времени включения/выключения фазных токов
(наличи литеры "Q");
- даты и кода перепрограммирования;ш
- времени и кода ошибки самодиагностики;
+
• журнала ПКЭ
(кольцевого на 100 записей):
+
•
словосостояния самодиагностики счётчика.
+
Основные технические
характеристики
наименование параметров
Величины
Класс точности (актив\реактив.)
для ART-01
для ART-02
для ART-03
1,0 / 2,0
1,0 / 2,0
0,5S / 1,0
Номинальное напряжение, В
3*230/400
Номинальный (максимальный) ток,
А
для ART-01
для ART-02
для ART-03
5(60)
5(100)
5(10)
Перегрузки по току, А
для ART-01 в течении 10 мс
для ART-02 в течении 10 мс
для ART-03 в течении 0,5 с
1800
3000
200
Стартовый ток
(чувствительность), А
для ART-01
для ART-02
для ART-03
0,020
0,020
0,005
Активная / полная потребляемая
мощность каждой параллельной
цепью счетчика, Вт/В*А не более
- для счётчиков с внешним
питанием
- для счётчиков с внутренним
питанием
- для счётчиков с индексом "L"
1,0 / 9,0
1,0 / 9,0
1,5 / 24
Полная мощность, потребляемая
цепью тока не более, В*А
0,1
Количество тарифов
до
4-х
Количество незавимых тарифных
сезонов (месяцев)
12
Точность хода часов при t=20± 5
°C, с/сутки
±
0,5
Количество гальванически
развязанных импульсных выходов:
1
Передаточное число
основного/поверочного выхода ,
имп/кВт,имп/кВар:
для ART-01
для ART-02
для ART-03
500/32000
250/16000
1000/160000
Сохранность данных при перерывах
питания, лет
- постоянной информации
- оперативной информации
40
10
Защита информации
два
уровня доступа и аппаратная
защита памяти метрологических
коэффициентов
Скорость обмена, бит/с:
300
- 115200
Самодиагностика счётчика
есть
Степень защиты корпуса
IP54
Диапазон температур, °С
от -
45 до +70
Межповерочный интервал, лет
16
Масса,кг
не
более 0,9

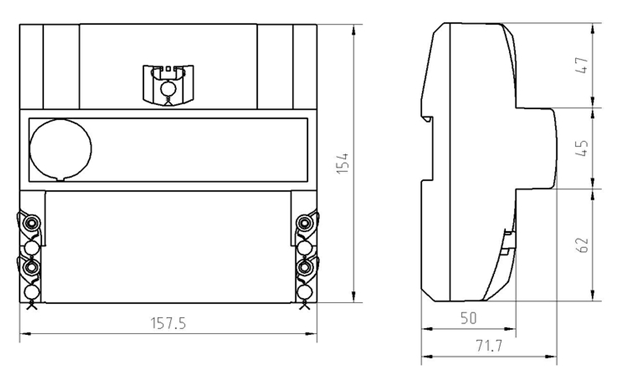

Габариты (длина, ширина,
высота), мм
158*154*72
Средняя наработка на отказ, ч
220000
Срок
службы не менее, лет
30
Гарантия производителя, лет
3
В
обозначении счётчиков:
МЕРКУРИЙ
236 ART-0X PQLRS
МЕРКУРИЙ – торговая марка
счётчика 236 - серия
счётчика A - измерение
активной энергии R - измерение
реактивной энергии T - наличие
внутреннего тарификатора
0X – модификации,
подразделяемые по току, напряжению и
классу точности.
0X
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
Класс точности при
измерении
активной энергии
реактивной энергии
01
3*230(400)
5
60
1,0
2,0
02
3*230(400)
10
100
1,0
2,0
03
3*230(400)
5
10
0,5S
1,0
P- профиль мощности Q - журнал качества
электроэнергии и вкл\выкл. фазных
токов L - модем PLC-I R - RS-485 S - внутреннее
питание интерфейса
Отсутствие символа в наименовании
счётчика свидетельствует об
отсутствии соответствующей функции.
