ОПИСАНИЕ

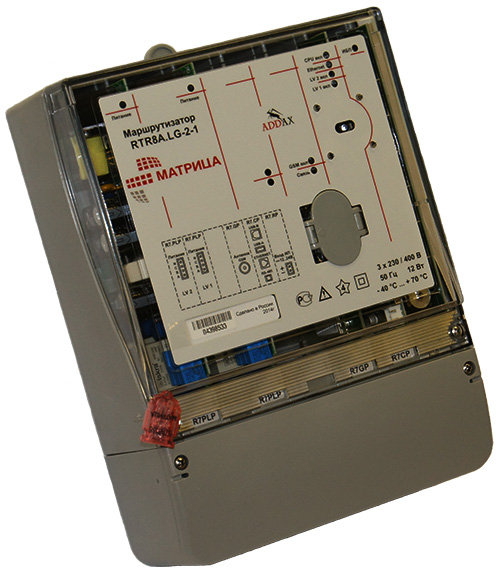

УСПД RTR8А.LG-2-1 (двухфидерный)
- является важной составляющей частью АИИС "Матрица" и
обеспечивает обмен информацией между Центром сбора данных и
приборами учета электроэнергии, а также другим оборудованием. Обмен
со счетчиками электрической энергии серии 7 Extra, серии 5 и 7 Lite,
удаленными дисплеями RUD 512, а также дополнительным оборудованием
осуществляется по каналу PLC с
использованием модуляции FSK/S-FSK/OFDM в зависимости от прошивки
УСПД. Для обмена информацией с Центром УСПД RTR8А может
использовать каналы связи: GPRS и Ethernet.
УСПД RTR8A выполняет следующие функции:
- Постоянный поиск и
автоматическое определение всех устройств в сети 0,4 кВ;
- Сбор и долговременное
хранение данных с приборов учета электроэнергии с использованием
открытых протоколов;
- Передача данных по
открытым протоколам в один или несколько Центров сбора данных;
- Удаленное обновление ПО
УСПД и счетчиков версии 7 Extra;
- Настройка УСПД и создание
различных отчетов с помощью удобного веб-интерфейса.
- Синхронизация времени в
сети АИИС Матрица.
Как правило, УСПД RTR8A устанавливается
в трансформаторной подстанции. Если в ТП два силовых трансформатора
— устанавливается УСПД RTR8A.LG-2-1, если один, то УСПД
RTR8A.LG-1-1. В отдельных случаях допускается установка УСПД во
ВРУ дома, в правлении СНТ, ТСЖ или в диспетчерском пункте
предприятия.
Технические
характеристики
|
Номинальное напряжение |
3×230 / 400 В |
|
Номинальная частота |
50 Гц |
|
Рабочий диапазон температур |
-40°C … +70 °C |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями напряжения (активной/полной
мощности), не более |
12 Вт / 25 В∙А |
|
Прочность изоляции |
4 кВ, 50 Гц, 1 мин |
|
Напряжение пробоя |
6,8 кВ, 1,2 / 50 мкс |
|
Устойчивость к кратковременным электрическим разрядам,
не более |
4 кВ |
|
Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части
прибора) |
100 бит/с (FSK)
2400 бит/с (S-FSK)
128 кбит/с (OFDM) |
|
Резервный источник питания |
Вход 12 … 24 В постоянного тока |
|
Класс защиты IP |
IP51 |
|
Габариты |
261,8×184×87,8 мм |
|
Масса, не более |
1,25 кг |
Коммуникационные
интерфейсы:
|
Основной канал PLC |
+
|
|
Количество фидеров |
2
|
|
Оптический интерфейс |
+
|
|
Ethernet |
+
|
|
USB-A (ведущий) |
+
|
|
USB-A (ведомый) |
+
|
|
GSM/GPRS (2G) |
+
|
|
GSM/GPRS (2G/3G) |
-
|
Габаритные
размеры УСПД:

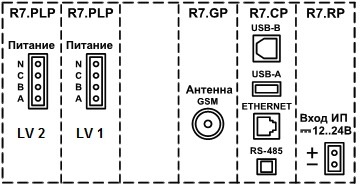

Панель разъемов:
