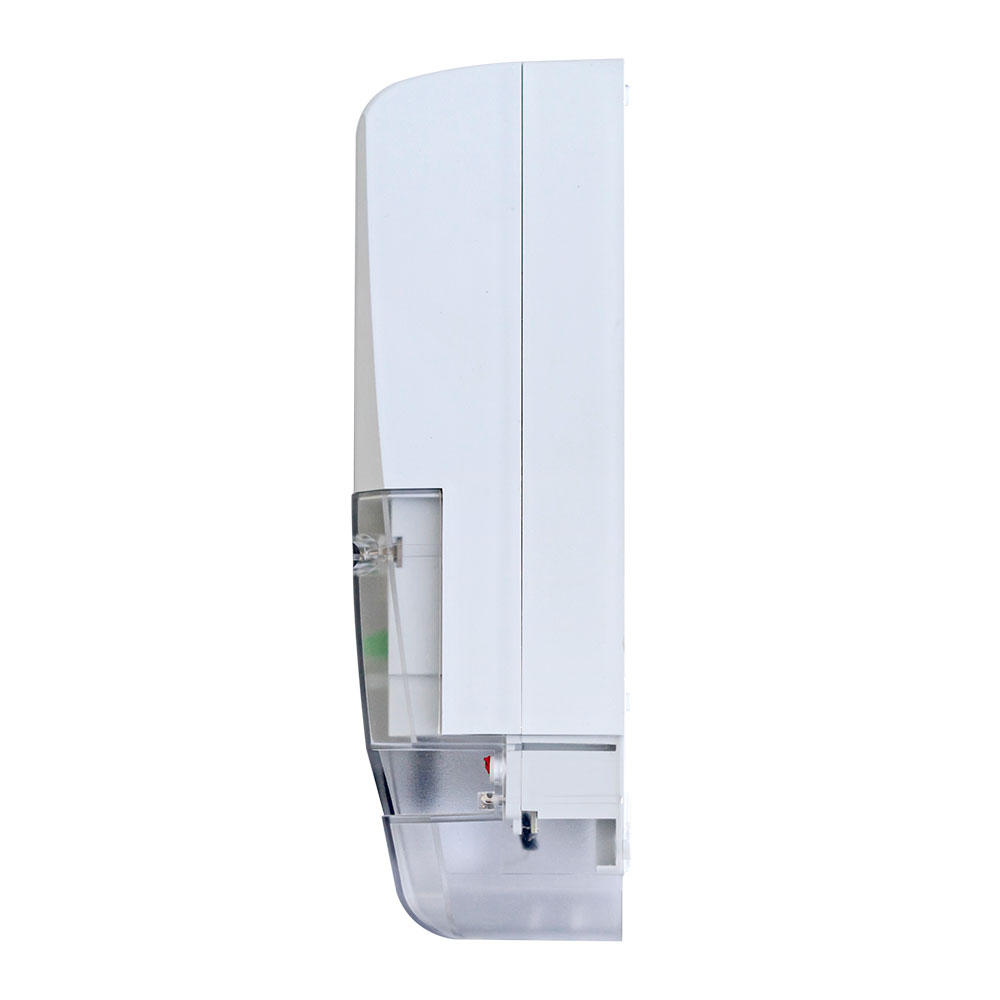

Счетчик электрический ПСЧ-4ТМ.05МКТ

Счетчики электроэнергии трехфазные, многофункциональные ПСЧ-4ТМ.05МКТ

Измерение и многотарифный учет активной и реактивной энергии в двух направления (в том числе и с учетом потерь), ведение массивов профиля мощности  нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров сети и параметров качества электроэнергии в трехфазных трехпроводных и четырехпроводных сетях переменного тока.

Класс точности при измерении энергии в прямом и обратном направлении:

  • активной по ГОСТ 31819.22-2012 - 0,5S
  • активной по ГОСТ 31819.21-2012 - 1,0
  • реактивной по ГОСТ 31819.23-2012 – 1,0 или 2,0

Номинальный (максимальный) ток: 1(2) А или 5(10) А
Базовый (максимальный) ток: 5 (100) А
Номинальное значение напряжения: 3х(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В
Встроенные интерфейсы: оптопорт, RS-485
Сменные интерфейсные модули: PLC, GSM, UMTS. LTE. NB-IoT. Ethernet, RF, Wi-Fi
ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол



Интегрирование в ПК «Энергосфера», ПО «АльфаЦЕНТР», ПО «Пирамида 2.0», ПО «Пирамида-Сети», КТС "Энергия+", АСКУЭ «яЭнергетик», ПО "Энфорс", СД "ЛЭРС УЧЕТ".



Счетчики ПСЧ-4ТМ.05МКТ  предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Электросчетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

Счетчик электроэнергии  ПСЧ-4ТМ.05МКТ предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), а также автоматизированных системах диспетчерского управления (АСДУ).

Счетчик электроэнергии могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

  • активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
  • реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
  •  реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).


Счетчик электроэнергии могут конфигурироваться для работы в реверсном режиме без переключения токовых цепей и вести измерение и учет с обратным знаком (в каналах противоположного направления).


Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт
Дополнительные интерфейсные модули: GSM, UMTS, LTE, NB-IoT, PLC, Ethernet, RF (ZigBee), Wi-Fi
ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
Жидкокристаллический индикатор с подсветкой.
Два конфигурируемых изолированных испытательных выхода.
Один конфигурируемый цифровой вход
Формирование сигнала управления нагрузкой по различным программируемым критериям.
В корпусе предусмотрено место для коммуникационного оборудования.
Две энергонезависимые электронные пломбы.
Датчик воздействия магнитного поля повышенной индукции.
.

Счетчики ПСЧ-4ТМ.05МКТ функционально полностью соответствуют ранее выпускаемым счетчикам серии ПСЧ-4ТМ.05МК и имеют следующие дополнительные возможности:

  • позволяют конфигурироваться для работы в реверсном двунаправленном или реверсном однонаправленном режиме измерения и учета без переключения токовых цепей;
  • позволяют конфигурироваться для работы в трехпроводных сетях с изолированной нейтралью при включении по схеме Арона;
  • обеспечивают возможность считывания через интерфейсы связи: регистрационный номер в Федеральном информационном фонде по обеспечению средств измерений (в Госреестре), интервал между поверками и идентификатор производителя.


Тарификация и архивы учтенной энергии
Электросчетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
Тарификатор:

  • четыре тарифа (Т1-Т4);
  • четыре типа дня (будни, суббота, воскресенье, праздник);
  • двенадцать сезонов (на каждый месяц года);
  • дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
  • используется расписание праздничных дней и список перенесенных дней.


Счетчики ПСЧ-4ТМ.05МКТ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

  • всего от сброса (нарастающий итог);
  • за текущие и предыдущие сутки;
  • на начало текущих и предыдущих суток;
  • за каждые предыдущие календарные сутки глубиной до 30 дней;
  • на начало каждых предыдущих календарных суток глубиной до 30 суток;
  • за текущий месяц и двенадцать предыдущих месяцев;
  • на начало текущего месяца и двенадцати предыдущих месяцев;
  • за текущий и предыдущий год;
  • на начало текущего и предыдущего года.


Счетчики  могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики ПСЧ-4ТМ.05МКТ ведут два четырехканальных независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Для всех счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3×(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.


Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Глубина хранения каждого массива профиля при времени интегрирования 30 минут составляет 113 суток.


Регистрация максимумов мощности нагрузки
Электросчетчики могут  использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика электроэнергии:

  • от сброса (ручной сброс или сброс по интерфейсному запросу):
  • за текущий и каждый из двенадцати предыдущих месяцев.


Измерение параметров сети и показателей качества электрической энергии
Электросчетчики ПСЧ-4ТМ.05МКТ измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть:

  • активной, реактивной и полной мощности;
  • активной и реактивной мощности потерь;
  • фазного и межфазного напряжения и напряжения прямой последовательности;
  • тока;
  • коэффициента мощности;
  • частоты сети;
  • текущего времени и даты;
  • температуры внутри корпуса;
  • тока нулевой последовательности;
  • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
  • коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
  • коэффициентов искажения синусоидальности кривой токов;
  • коэффициентов несимметрии тока по нулевой и обратной последовательностям.


Все варианты исполнения электросчетчиков, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.
Счетчики могут использоваться как измеритель показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В электросчетчиках ПСЧ-4ТМ.05МКТ  функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

  • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
  • статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
  • сигналов телеуправления;
  • сигнала контроля точности хода встроенных часов;
  • сигнал управления нагрузкой по различным программируемым критериям.


В счетчиках  электроэнергии функционирует один цифровой вход, который может конфигурироваться:


  • как вход управления режимом поверки (только первый цифровой вход);
  • как вход счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
  • как вход телесигнализации.


Электросчетчики  с функцией управления нагрузкой может работать в следующих режимах:

  • ограничения мощности нагрузки;
  • ограничения энергии за сутки;
  • ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
  • контроля напряжения сети;
  • контроля температуры счетчика;
  • управления нагрузкой по расписанию.


Журналы
Счетчики  ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации
Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.

Индикатор электросчетчика может работать в одном из четырех режимов:

  • в режиме индикации текущих измерений;
  • в режиме индикации основных параметров;
  • в режиме индикации вспомогательных параметров;
  • в режиме индикации технологических параметров.


Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную и реактивную элеткроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.

Дополнительно счетчики позволяют отображать на индикаторе:

  • измеренные мгновенные значения физических величин, указанных в разделе «Измерение параметров сети и показателей качества электрической энергии»;
  • версию программного обеспечения счетчика (ПО) и контрольную сумму метрологически значимой части ПО.


Интерфейсы связи
Счетчики ПСЧ-4ТМ.05МКТ  имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс.


Счетчики  поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования различных параметров.

В счетчиках могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi). При этом счетчики становятся коммуникаторами и к их интерфейсам могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.



Наименование величины

Значение

Класс точности при измерении в прямом и обратном направлении:
   активной энергии по ГОСТ 31819.22-2012
   активной энергии по ГОСТ 31819.21-2012
   реактивной энергии по ГОСТ 31819.23-2012



0,5 S
1
1 или 2

Номинальный (максимальный) ток, А
Базовый (максимальный) ток, А

1(2) или 5(10)
5(100)

Стартовый ток (чувствительность), мА:
   трансформаторного включения
   непосредственного включения


0,001Iном
0,004Iб

 Номинальные напряжения, В

3х(57,7-115)/(100-200) или
3х(120-230)/(208-400)

Установленный рабочий диапазон напряжений, В, электросчетчиков с Uном:
   3х(57,7-115)/(100-200) В
   3х(120-230)/(208-400) В


от 0,8Uном до 1,15Uном
3х(46-132)/(80-230)
3х(96-265)/(166-460)

Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В

от 0 до 440

Номинальная частота сети, Гц

50

Диапазон рабочих частот, Гц

от 47,5 до 52,5

Пределы допускаемой основной относительной погрешности измерения, %:


активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP, электросчетчиков:

трансформаторного включения класса точности 0,5S:
   при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
   при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5
   при 0,01Iном ≤ I < 0,05Iном, cosφ=1
   при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5
   при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25









±0,5
±0,6
±1,0
±1,0
±1,0

непосредственного включения класса точности 1:
   при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5
   при 0,05Iб ≤ I < 0,1Iб, cosφ=1
   при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25


±1,0
±1,5
±1,5

реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ, счетчиков:
трансформаторного включения класса точности 1:
   при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
   при 0,01Iном ≤ I < 0,05Iном, sinφ=1
   при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5
   при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25







±1,0
±1,5
±1,5
±1,5

непосредственного включения класса точности 2:
   при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
   при 0,05Iб ≤ I < 0,1Iб, sinφ=1
   при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25


±2,0
±2,5
±2,5

   полной мощности, δS

δS = δQ (аналогично реактивной мощности)

   напряжения (фазного, межфазного, прямой
   последовательности и их усредненных
   значений), δU

±0,4 в диапазоне от 0,8Uном до 1,15Uном
±0,9 (у электросчетчиков непосредственного включения)

   тока, δI, электросчетчиков:
   трансформаторного включения

±0,4 при Iном ≤ I ≤ Iмакс

при 0,01Iном ≤ I ≤ Iном

   непосредственного включения

±0,9 при Iб ≤ I ≤ Iмакс

при 0,05Iб ≤ I < Iб

   частоты и ее усредненного значения

±0,05 в диапазоне от 47,5 до 52,5 Гц

   мощности активных потерь, δPп

(2δi + 2δu)

   мощности реактивных потерь, δQп

(2δi + 4δu)

   активной энергии и мощности с учетом
   потерь (прямого и обратного направления),
   δP±Pп

   реактивной энергии и мощности с учетом
   потерь (прямого и обратного направления),
   δQ±Qп

Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки

±0,5

Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
   во включенном состоянии в диапазоне
   температур от минус 40 до плюс 60 °С, менее

   в выключенном состоянии в диапазоне
   температур от минус 40 до плюс 70 °С, менее



±0,1


±0,22

Полная мощность, потребляемая каждой последовательной цепью, не более, ВА

0,1

Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В×А), не более

57,7 В

115 В

120 В

230 В

0,5 (0,8)

0,7 (1,1)

0,7 (1,1)

1,1 (1,9)

Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, в диапазоне напряжений от 100 В до 265 В, без учета (с учетом) потребления дополнительного интерфейсного модуля (6 В, 500 мА), мА

= 100 В

= 265 В

~100 В

~ 265 В

30 (90)

20 (40)

50 (120)

40 (70)

Жидкокристаллический индикатор:
   число индицируемых разрядов

   цена единицы младшего разряда при
   отображении энергии и коэффициентах
   трансформации равных 1, кВт·ч (квар·ч)

8

0,01

Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:



   3х(57,7-115)/(100-200)В, 1(2) А

25000 (800000)

   3х(57,7-115)/(100-200)В, 5(10) А

5000 (160000)

   3х(120-230)/(208-400) В, 1(2) А

6250 (200000)

   3х(120-230)/(208-400) В, 5(10) А

1250 (40000)

   3х(120-230)/(208-400) В, 5(100) А

250 (8000)

Сохранность данных при прерываниях питания, лет:
   информации, более
   внутренних часов, не менее


40
10 (питание от литиевой батареи)

Защита информации

пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов

Самодиагностика

Циклическая, непрерывная

Рабочие условия эксплуатации:
   температура окружающего воздуха,  °С
   относительная влажность при 30 °С, %
   давление, кПа (мм. рт. ст.)

группа 4 по ГОСТ 22261
от минус 40 до плюс 60
до 90
от 70 до 106,7 (от 537 до 800)

Межповерочный интервал, лет

16*

Средняя наработка до отказа, час

220000

Средний срок службы, лет

30

Время восстановления, час

2

Масса, кг, не более

1,7

Габаритные размеры, мм

309х170х92

Гарантийный срок эксплуатации, лет

5
* Для кл. т. 0,5S – 10 лет, кл. т. 1 – 16 лет (в соответствии с приказом Федерального агентства по техническому регулированию и метрологии №841 «Об утверждении предельного значения интервала между поверками для счетчиков электрической энергии переменного тока классов точности от 0,05 до 0,2 и 0,1S, 0,2S, 0,5S» от 28 марта 2024 г.).

Условное обозначение счетчика

Номинальный (максимальный) ток, А

Номинальное напряжение, В

Класс
точности
по учету
активной/
реактивной энергии

Наличие
резервного блока
питания

Счетчики электроэнергии трансформаторного включения

ПСЧ-4ТМ.05МКТ.00

5 (10)

3x(57,7-115)/
(100-200)

0,5S / 1

есть

ПСЧ-4ТМ.05МКТ.01

5 (10)

нет

ПСЧ-4ТМ.05МКТ.02

1 (2)

есть

ПСЧ-4ТМ.05МКТ.03

1 (2)

нет

ПСЧ-4ТМ.05МКТ.04

5 (10)

3x(120-230)/
(208-400)

есть

ПСЧ-4ТМ.05МКТ.05

5 (10)

нет

ПСЧ-4ТМ.05МКТ.06

1 (2)

есть

ПСЧ-4ТМ.05МКТ.07

1 (2)

нет

Счетчики электроэнергии непосредственного включения

ПСЧ-4ТМ.05МКТ.20

5 (100)

3x(120-230)/
(208-400

1/2

есть

ПСЧ-4ТМ.05МКТ.21

5 (100)

нет

Типы устанавливаемых сменных дополнительных интерфейсных модулей

Условное
обозначение модуля

Наименование

01

Коммуникатор GSM ТЕ101.02.01 (сеть 2G)

02

Модем PLC M-2.01(Т).01 (однофазный)

03

Модем PLC M-2.01(Т).02 (трехфазный)

04

Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)

05

Модем Ethernet М-3.01Т.01

06

Модем ISM М-4.01(Т).ZZ(430 МГц)

07

Модем ISM М-4.02(Т).ZZ (860 МГц)

08

Модем ISM М-4.03Т.0.112 (2400 МГц)

09

Модем оптический М-5.01(Т).ZZ

10

Коммуникатор Wi-Fi ТЕ102.01.01

11

Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*

12

Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+3G+4G)**

13

Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G NB-IoT)

14

Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G  только NB-IoT)

15

Модем LoRaWAN M-6(Т).ZZ.ZZ

16

Модем Bluetooth M-7(Т).ZZ.ZZ
17 Модем PLC/ISM ТЕ103.01.01 (однофазный)
18 Модем PLC/ISM ТЕ103.01.02 (трехфазный)


Примечания:
ZZ – вариант исполнения интерфейсного модуля

* Максимальная скорость в сети 4G 150 Мбит/с.

** Максимальная скорость в сети 4G 10 Мбит/с.






В счетчики электроэнергии могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:

  • при питании от внутреннего источника счетчика с напряжением 6 В потребляемый ток не должен превышать 400 мА;
  • при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).



Вернуться в каталог



Copyright ©2005-2012 ООО «Электрические машины» тел. (831) 413-81-64

Яндекс цитирования
