Счетчики предназначены для многотарифного учета активной
и реактивной электрической энергии и мощности, а также
измерения параметров электрической сети в двухпроводных
сетях переменного тока с последующим хранением
накопленной информации, формированием событий и
передачей информации в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых
помещений и могут быть использованы в местах, имеющих
дополнительную защиту от влияния окружающей среды
(установлены в помещении, в шкафу, в щитке).
Технические характеристики
|
Активная / полная потребляемая мощность
цепью напряжения счетчика при номинальном
напряжении, Вт/В*А |
2 / 10 |
|
Полная мощность, потребляемая каждой цепью
тока, не более, В*А |
0,1 |
|
Дополнительная потребляемая полная мощность
для счетчиков с PLC-модемом, В*А |
12 |
|
Количество тарифов |
4 |
|
Сохранность данных при перерывах питания, не
менее, лет |
10 |
|
Межповерочный интервал, лет |
16 |
|
Гарантийный срок эксплуатации, лет |
3 |
|
Наработка на отказ, не менее, ч |
220 000 |
|
Диапазон рабочих температур, °С |
от -45 до +75 |
|
Масса, не более, кг |
0,45 |
|
Габариты (ДхШхВ), мм |
128x89,5x64,7 |
Метрологические характеристики
|
Класс точности счетчиков (актив. / реактив.): |
1/2 |
|
Номинальное напряжение, В: |
230 |
|
Базовый / максимальный ток, А: |
5/80 |
|
Максимальный ток в течение 10 мс: |
30*I макс |
|
Чувствительность при измерении активной
энергии, А: |
0,02 |
-
Измерение, учёт, хранение, вывод на ЖКИ и передача
по интерфейсам активной и реактивной электроэнергии
раздельно по каждому тарифу и сумму по всем тарифам
за следующие периоды времени:
-
энергия всего от сброса показаний;
-
энергия на начало текущих и 180 предыдущих
суток;
-
энергия на начало текущего и 48 предыдущих
месяцев.
-
Тарификатор с возможностью задания отдельного
расписания для каждого дня недели по 4 тарифам в 16
временных зонах суток.
Каждый месяц года программируется на индивидуальное
тарифное расписание
-
Измерение параметров электрической сети:
-
мгновенные значения активной, реактивной и
полной мощности;
-
действующие значения тока и напряжения;
-
частота сети;
-
коэффициент мощности.
-
Профиль мощности с временем усреднения 30 минут и
глубиной хранения 6 месяцев
-
Фиксация максимумов тока, напряжения, активной и
реактивной мощности
-
Ведение журналов событий
-
Автоматическая самодиагностика с индикацией ошибок
-
Наличие встроенного реле на 80 А
-
Энергонезависимая электронная пломба
-
Запись несанкционированных воздействий в нестираемые
журналы событий
-
Индикация параметров на ЖКИ при отключенном питании
-
Отсутствие магниточувствительных элементов в
измерительных цепях и системе питания
-

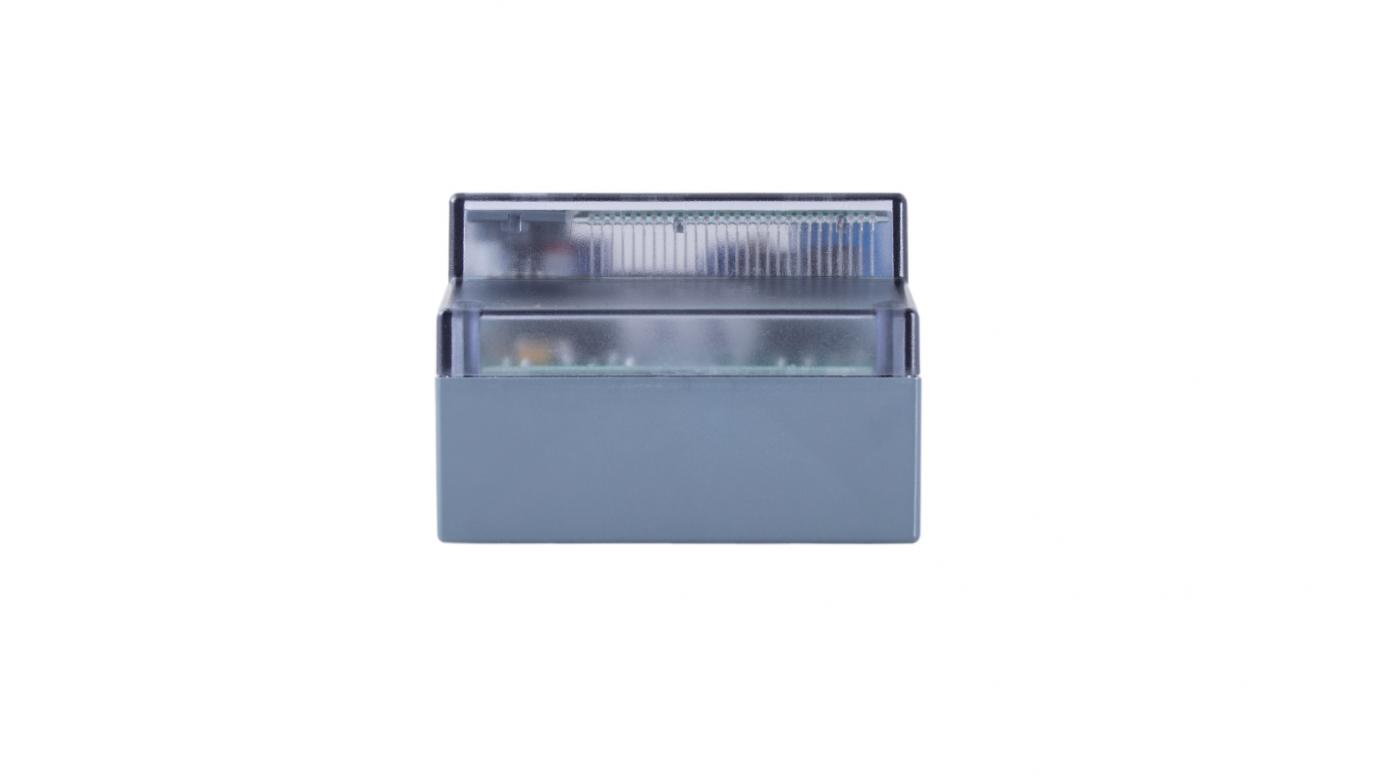

Малогабаритный корпус с креплением на DIN-рейку
|
Модификации счетчиков, доступных для заказа:
|
Модификация |
Номинальное напряжение, В |
Номинальный (максимальный) ток, А |
Класс точности |
Интерфейсы |
|
Меркурий 201.8TLO |
230 |
5(80) |
1,0/2,0 |
Оптпорт, PLCII |
Условные обозначения: Меркурий 201.8T L O
Т — внутренний тарификатор, электронные пломбы;
L — модем PLC-II;
О — встроенное силовое реле для управления
нагрузкой.
|
