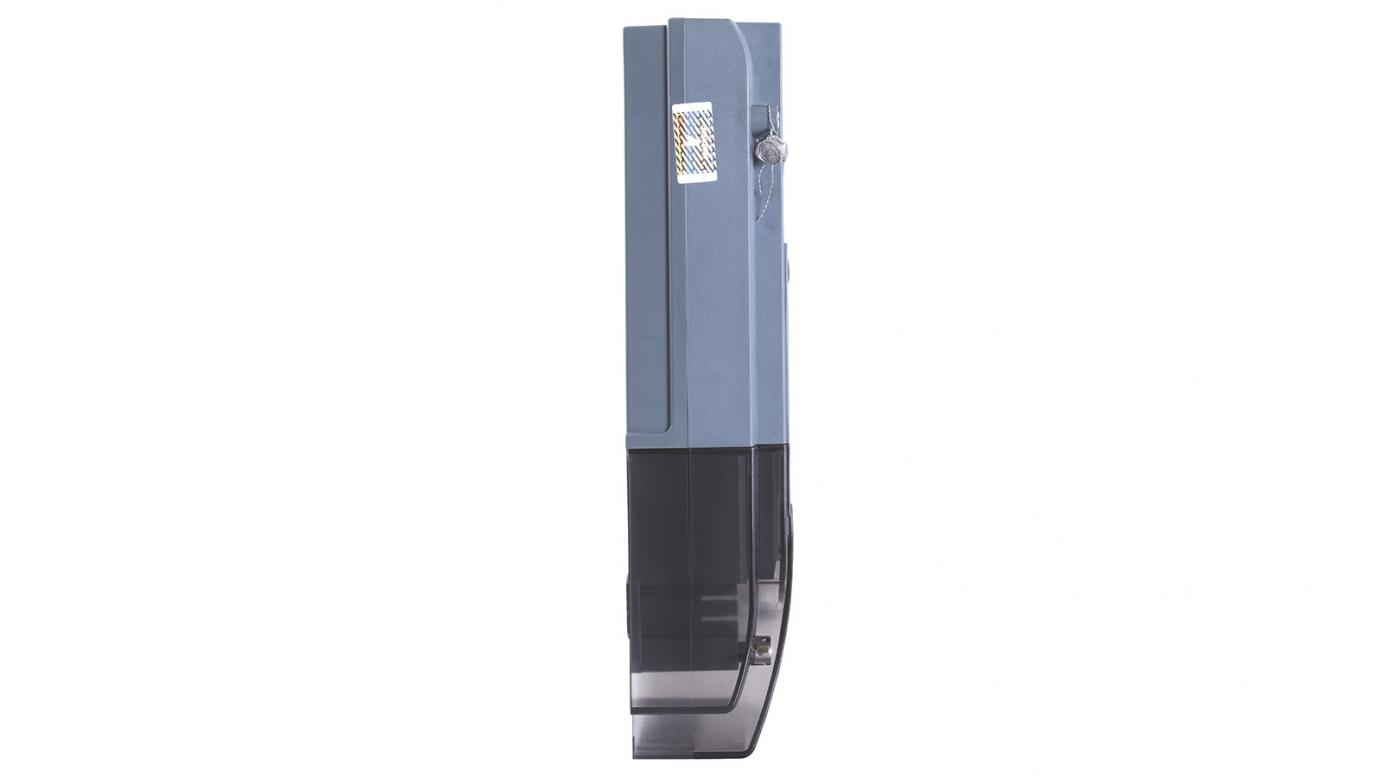

Трёхфазный многотарифный счётчик Меркурий 234 ART

Счетчики предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных АИИС КУЭ. Обмен данными по интерфейсам связи выполняется по протоколу СПОДЭС (IEC62056 DLMS/COSEM) или протоколу «Меркурий». При работе по протоколу СПОДЭС счетчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети».

Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).

Технические характеристики

Метрологические характеристики

• Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии.
  Счетчики аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети»
• Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • энергия всего от сброса показаний;
  • энергия на начало текущих и 123 предыдущих суток;
  • энергия на начало текущего и 36 предыдущих месяцев;
  • энергия на начало текущего и предыдущего года;
  • расход за текущие и предыдущие сутки;
  • расход за текущий и 11 предыдущих месяцев.
• Поквадрантный учёт реактивной энергии в двунаправленных счётчиках
• Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах
  суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
• Учёт технических потерь в линиях электропередач и силовых трансформаторах
• Измерение параметров электрической сети:
  • мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
  • значения углов между фазными напряжениями;
  • частота сети;
  • коэффициенты мощности по каждой фазе и по сумме фаз;
  • коэффициент искажения синусоидальности фазных кривых.
• Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут. Глубина хранения данных не менее 90 суток для 30-ти минутных и не менее 180 суток для 60-ти минутных интервалов
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием
• Ведение журналов событий, включая события показателей качества электроэнергии
• Возможность подключения резервного питания (6 – 12 В постоянного тока)
• Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой
• Автоматическая самодиагностика с индикацией ошибок
• Наличие встроенного реле на 60 (100) А
• Две энергонезависимые электронные пломбы
• Датчик магнитного поля
• Запись несанкционированных воздействий в нестираемые журналы событий
• Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров
• Индикация параметров на ЖКИ при отключенном питании (кроме счетчиков с символом X)
• Возможность работы по протоколам Меркурий, DLMS/COSEM (СПОДЭС)
• Возможность реализации протоколов Mbus, ModBus по запросу

Модификации счетчиков, доступных для заказа:

Условные обозначения: Меркурий 234 ARTX2-nn DPOB RLnFn

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
X – улучшенный корпус;
2 – два направления учета (прием и отдача);
nn – модификации, подразделяемые по току, напряжению и классу точности;

Функциональные возможности (DPOB);
D — интерфейсы конфигурированы для работы по протоколу DLMS/COSEM, СПОДЭС;
Р — расширенные программные функции;
О — встроенное силовое реле отключения нагрузки;
В — подсветка ЖКИ;
Тип встроенного интерфейса (RLxGxEFx);
R – RS-485;
Ln – модем PLC I;
Fn — радиомодем RF (F03 – ZigBee, F04 – LoRaWAN Лартех, F05 – G3RF-Hybrid, F06 – LPWAN Аура360, F07 – LoRaWAN Вега, F08 – LoRaWAN Комета, F09 – XNB, F10 – LoRaWAN OrionM2M).
